일본의 성 (이시가키 구조와 형태)

일본의 성 (이시가키 구조와 형태)

내용 참조 : https://cgworld.jp/regular/202002-colobito17-roof.html







이시가키라고 하면, 오사카성이나 구마모토성 등의 성의 이시가키를 떠올릴까라고 생각합니다만, 그것 뿐만이 아니라, 경사가 있는 토지에 타바타나 가옥을 위한 평지를 확보하기 위해 만들어지는 「석적」 라는 것도 있습니다.



성벽을 끝에서 끝까지 모두 모델링하는 것은 데이터 용량적으로도 작업 시간적으로도 부하가 너무 높기 때문에, 몇 m 간격으로 루프하도록 모델링합니다.





이 때, 자료 등을 보면서 왠지 '이런 느낌'이라는 모델을 ZBrush 등으로 제작하고 있었지만, 이시가키에 대해 조사해 보면, 역시 다양한 종류나 쌓는 방법의 규칙 등이 있어 재미있다고 생각 했다.



이번은 「이시가키의 종류」 「이시가키의 구조」 「석적의 주의점」 「성의 이시가키의 특징」에 대해서 이야기하겠습니다.



















이시가키의 종류

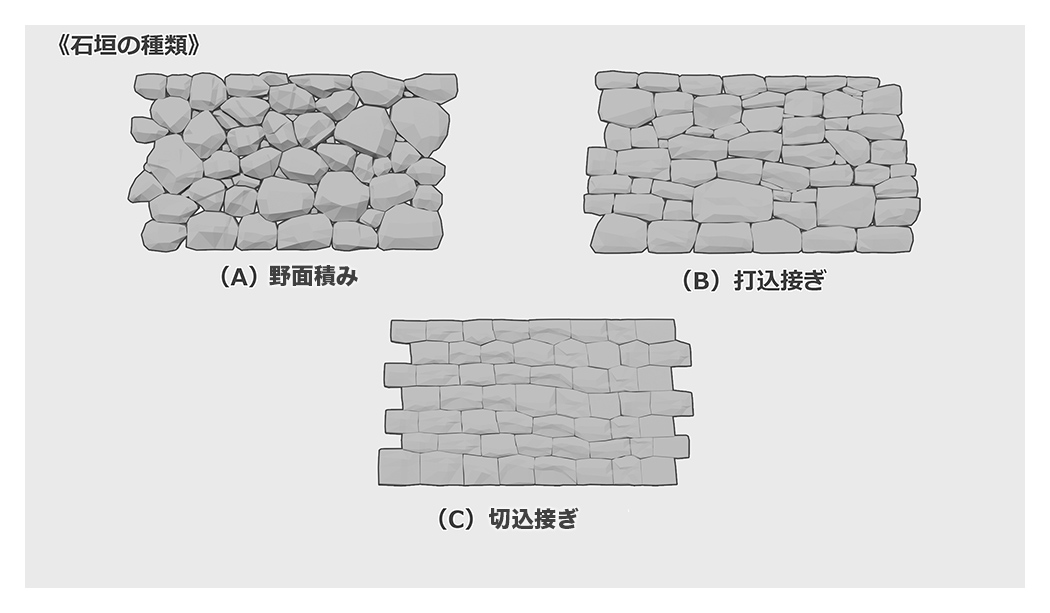

●석의 가공 방법에 의한 분류



이시가키는 돌의 가공 방법과 쌓는 방법에 의해 분류됩니다.

돌 가공 방법은 3종류로 분류할 수 있습니다.



(A) 야면적(노즈라즈미)

거의 가공하고 있지 않는, 여러가지 형태나 크기의 돌을 쌓아 올린 이시가키입니다. 틈새가 많고, 면에서 조립되어 있다고 하는 것보다, 점에서 서로 지지하고 있는 인상입니다. 틈에는 중간 돌이라고 하는 작은 돌을 채울 수도 있습니다.





(B)타입 접기(가루코미하기)

간극을 줄이기 위해서, 조금 돌을 가공해 쌓아 올린 이시가키입니다. 야면적보다 높은 이시가키를 구축할 수 있습니다. 틈에는 중간 돌이라고 하는 작은 돌을 채울 수도 있습니다.





(C)절입접착(키리코미하기)

돌을 가공해, 틈이 거의 없는 이시가키입니다.



이러한 가공법은 (A)→(B)→(C)의 순서로 발전해 왔다.

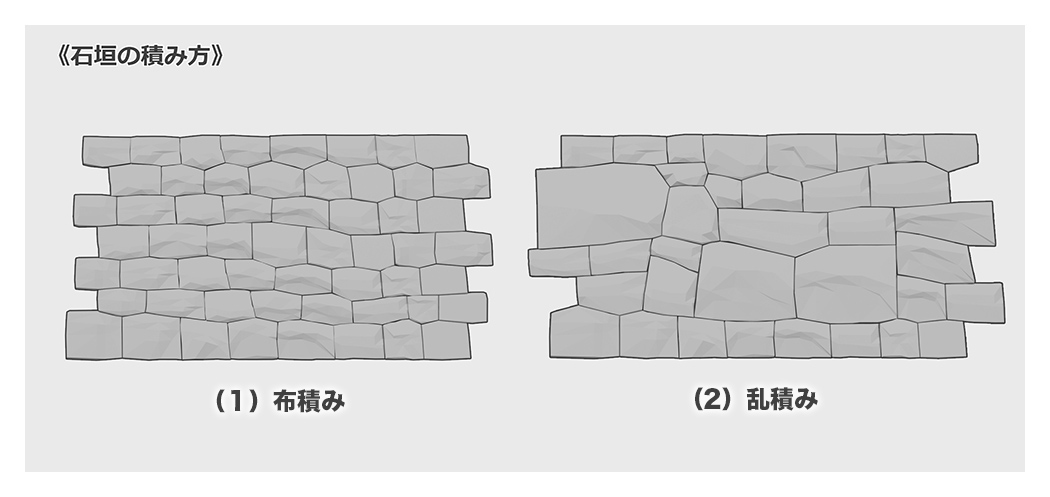

●돌의 쌓는 방법에 의한 분류



다음으로 쌓는 방법에서는 크게 2종류로 분류할 수 있습니다.



(1) 천

돌 돌과 돌의 이음새(눈치)가 옆에 거의 갖추어져 있는 이시가키입니다. 돌의 크기도 대체로 갖추어져 있습니다.



(2) 난적

옆의 눈길이 똑바르지 않은 이시가키입니다. 돌의 크기도 다양하고 불규칙하게 쌓여 있습니다.



이와 같이 이시가키는, 돌의 ​​가공으로 3종류, 쌓는 방법으로 2종류의 조합으로 총 6종류로 분류됩니다.

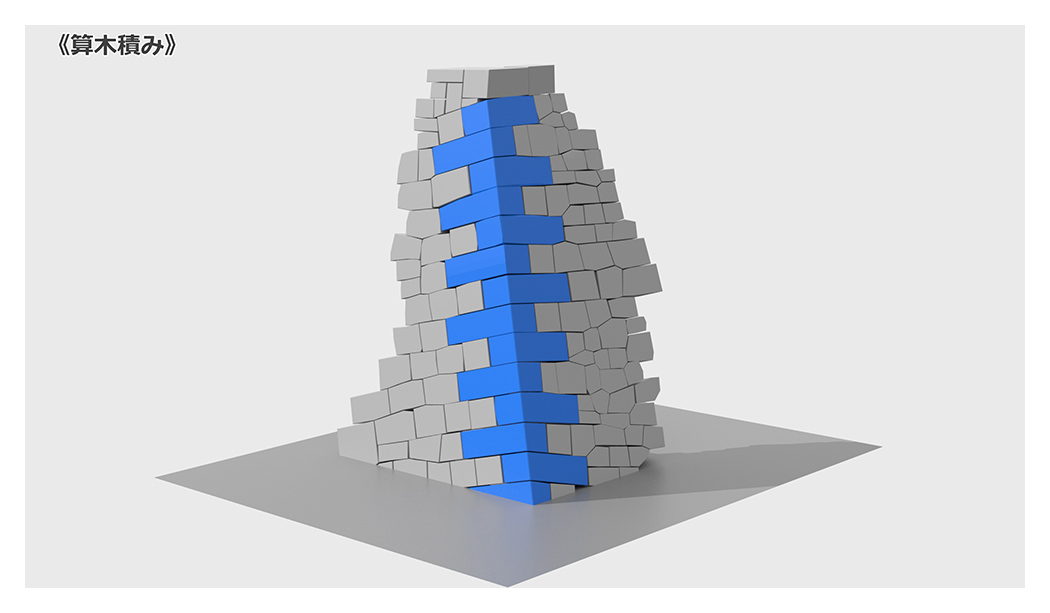

● 산목 적재

「산목 쌓기(산기즈미)」는 이시가키의 모퉁이에 보이는 쌓는 방법으로, 횡장의 직방체를 교대로 쌓아 갑니다. 이것에 의해, 이시가키 전체의 강도가 오르는 것 같습니다.



그 밖에도, 절입접접의 1종으로, 육각형에 돌을 가공해 쌓인 「거북 쌓기」나 둥근 돌(옥석)을 쌓은 「옥석 쌓기」등 여러가지 쌓는 방법이 있습니다.

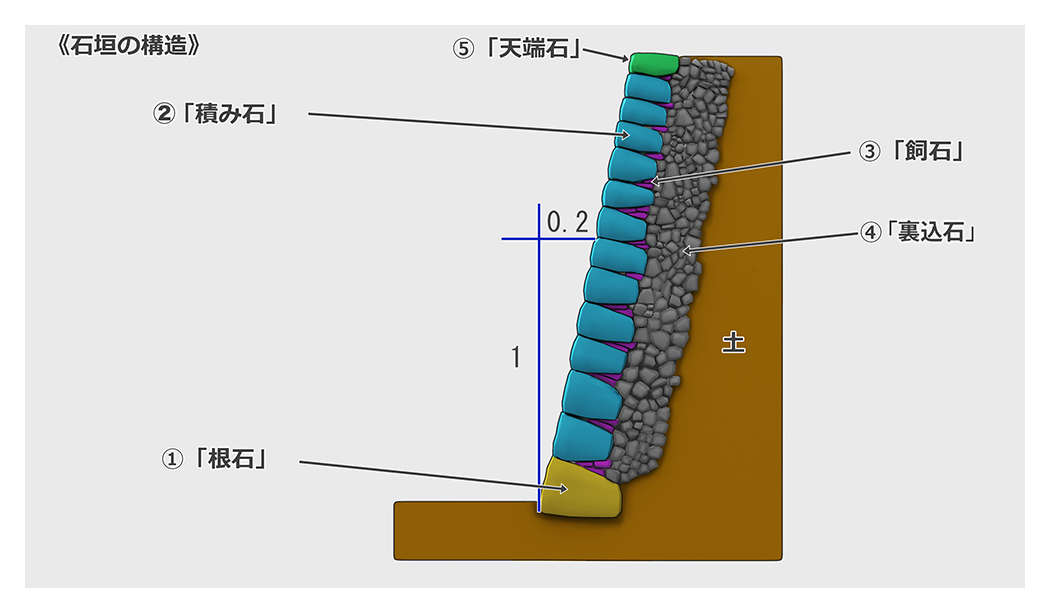

이시가키의 구조

그러면 이시가키는 어떤 구조로 되어 있습니까?



① 근석

맨 아래에 놓인 돌을 '근석'이라고 합니다. 근석은 그루브를 파고 배치합니다. 그래서 아래의 1/3에서 절반 정도는 묻혀 있습니다.

②

적재석 근석 위에 쌓아가는 돌을 「적석」이라고 합니다. 대체로 쌓은 돌은 정면에 보이는 폭보다 안쪽에 묻혀 있는 부분이 길다.

③사석(카이시)

쌓은 돌 안쪽의 틈에는 돌(사석)을 끼웁니다.

④ 뒷돌석(우라고메이시)

흙과 쌓은 돌 사이에는 뒷담석이라고 하여 주먹대의 돌을 규규에 담습니다. 뒷 돌은 석적의 뒤에 물을 낳는 목적과 지진시의 쿠션의 역할도 있다고 합니다.

⑤ 천단석(텐바이시)

맨 위에 놓인 돌을 「천단석」이라고 합니다.





낮은 이시가키의 경우, 수직으로 쌓여 있는 것도 있습니다만, 대체로 2분 정도의 경사(약 78.6도)가 붙어 있는 것 같습니다. 높은 이시가키에서는, 하부는 느슨한 기울기로, 도중부터 활 나름으로 휘어지고, 상부에서는 거의 수직으로 올라가고 있는 이시가키도 있습니다.

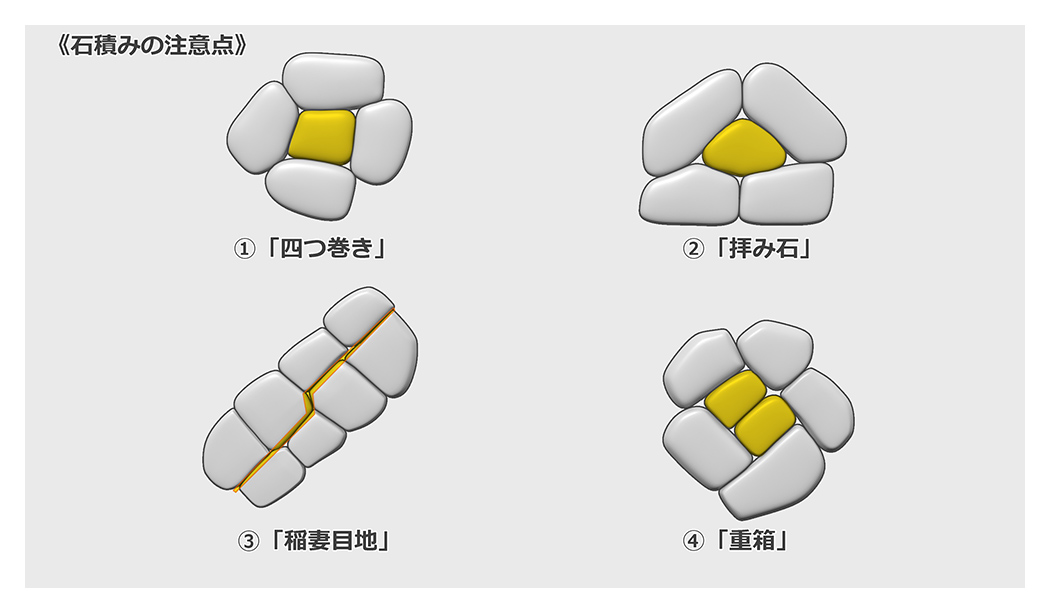

벽돌의 주의점

돌을 쌓는 방법에도 좋고 나쁜 것이 있습니다. 다음과 같은 쌓는 방법은 불안정하고 좋지 않다고 여겨지고 있습니다.



①「네 권」

1개의 돌을 4개의 돌로 둘러싸는 적재 방법. 안쪽의 돌이 빠지기 쉽습니다.

②「배배석」

2개의 돌이 하의 자형에 쌓여 있는 상태. 아래의 노란 돌에 힘이 가해지기 어려워 버리는 경우가 있습니다.

③「번개 눈길」

눈길이 번개의 형태가 된 적재 방법. 돌이 어긋나 버릴 수 있습니다.

④ 「중상자」

같은 돌을 2개 쌓은 적재 방법. 돌이 빠지기 쉬워집니다. 3개 겹쳐진 쌓는 방법을 「이모꼬치」라고 합니다.

그 밖에도 여러가지 주의가 필요한 쌓는 방법이 있으므로, 흥미가 있는 분은 조사해 보세요.















성의 이시가키의 특징

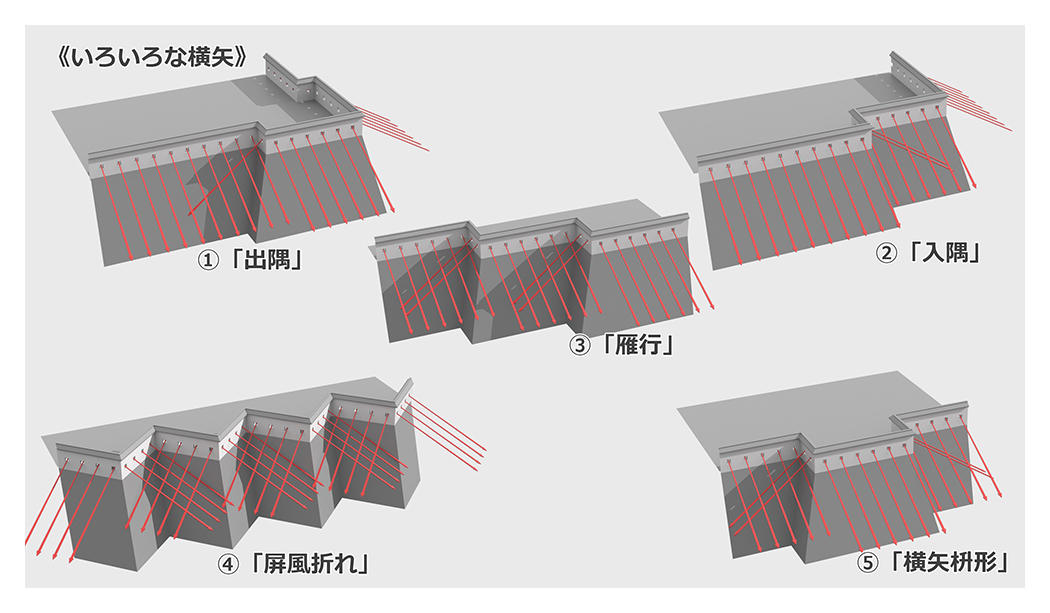

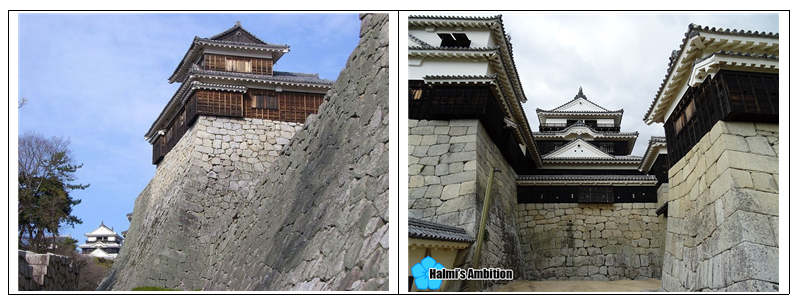

에도성이나 오사카성 등의 성벽을 보면, 곳곳에 직각으로 구부러져 있습니다. 안으로 들어가도 길과 계단은 똑바르지 않고 직각으로 구부러져 있습니다. 이러한 꺾은 성벽을 「요코야」 또는 「요코야카카리」라고 부릅니다. 적이 공격해 왔을 때, 정면에서가 아니라 옆에서도 활이나 철포로 공격(요코야) 하기 때문입니다. 대표적인 요코야의 구조를 아래에 도해합니다.



①「출구 모서리」 : 구석의 부분을 바깥쪽으로 네모로 돌출시킨 것

② 「입구 모서리」 : 구석을 안쪽으로 구부린 것

③ 「참행」 : 출구 모서리와 입구 모서리를 교대로 반복한 것

④ 「병풍 부러짐 」：삼각의 돌기를 붙인 것

⑤「요코야 야스가타」：사각의 돌기를 붙인 것

등이 있어, 아무도 다방향에서 공격할 수 있도록, 또 성벽의 길이를 늘려 보다 많은 병사를 배치할 수 있도록 생각되고 있습니다.







그런데, 성의 도둑에는 계속 물이 쌓여 있습니다만, 왜 이시가키의 근석은 가라앉지 않는 것일까요. 지반이 느슨해지고 점점 무너져 갈 것 같네요. 그것을 방지하기 위해, 이시가키아래에는 말뚝으로 고정된 소나무 통나무가 늘어서 있었다고 합니다. 나무는 공기에 닿지 않으면 썩지 않기 때문에, 돌의 가중치가 균일하게 걸려, 무너지기 어렵습니다.
