기와 지붕의 형태와 구조

기와 지붕의 형태와 구조

내용 참조 : https://cgworld.jp/regular/202002-colobito13-roof.html











● 기와의 역사



그러면, 우선은 간단히 일본에서의 기와의 역사를 이야기하고 싶습니다.



일본에서 기와생산이 시작된 것은 기원 588년에 한반도 백제에서 4명의 기와박사가 승려와 사공들과 함께 파견되어 온 것 같다. 그리고 최초로 건조된 기와사의 건물은 나라현의 호싱지로 596년에 완성되었습니다. 이 호싱지의 기와는, 지금도 모토고지(암고지)의 지붕에 사용되고 있기 때문에, 실제로 볼 수 있습니다.

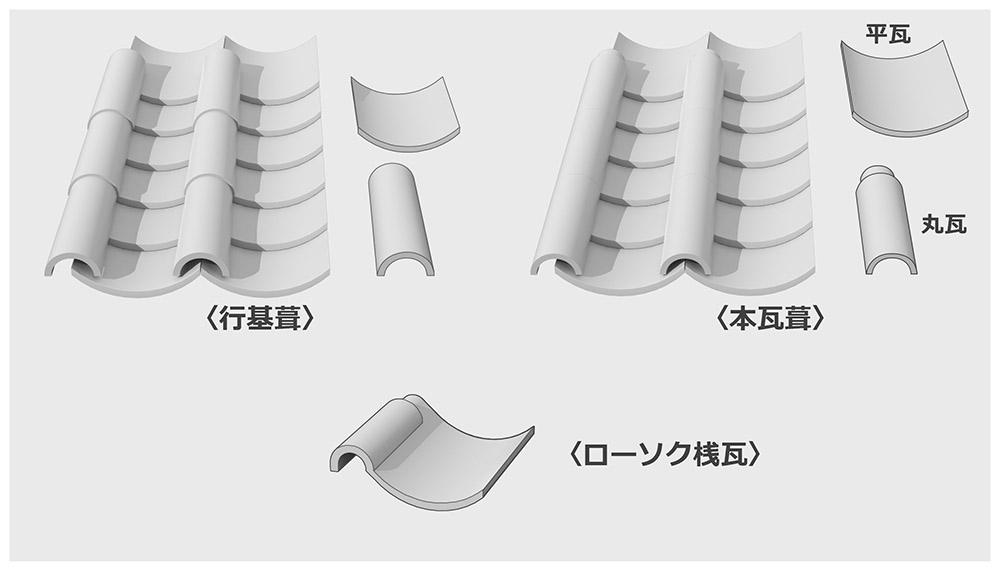

이 때의 기와는 본 기와의 하나인 「기기부키」 라고 하는 방법이었습니다.



이것은 평와 위가 가늘어져 있는 환와를 교대로 조합 하는 것이었습니다. 그 후, 환와에 단차를 붙여 조합하는 본 기와가 주류가 되었습니다. 에도시대에 니시무라 반베에가, 헤이와와 마와와를 합체시킨 로석 부두(에도 사와·간략 기와)를 발명했습니다. 더욱 개선된 부두 기와는 메이지 시대에 전국에서 사용되게 되었습니다.



















● 사원과 신사의 지붕의 차이



앞서 일본에서 최초로 건조된 기와사의 건물은 호흥지와 이야기했듯이, 사원이나 신사와 지붕의 역사와는 밀접한 관계가 있습니다. 그렇다면, 건축에 있어서 사원과 신사는 어떤 곳이 다른 것일까요?







【형상】

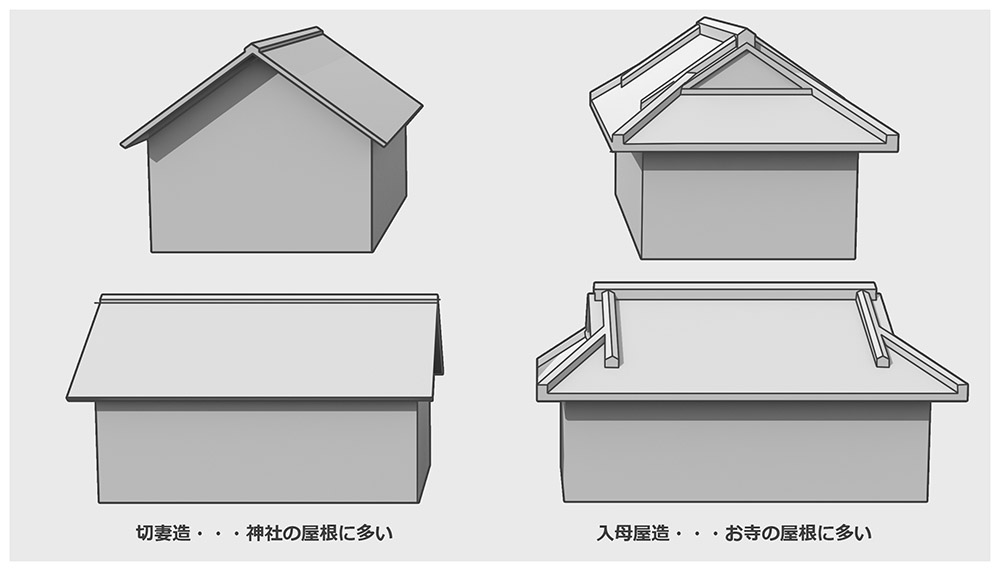

신사의 지붕은, 최장부의 동으로부터 야마가타의 2장의 면으로 구성된 형상의 것이 많습니다. 이것을 「절부조」 라고 합니다(위 그림 왼쪽).



사원의 지붕은, 상부는 박공조에서 그 아래에 전후 좌우에 경사를 가지는 지붕이 붙어 있는 형상의 것이 많습니다. 이것을 「입모야조」 (위 그림 오른쪽)라고 합니다.











【재질】

사원의 지붕은 기와의 것이 많습니다.

신사의 지붕은 초가, 히피피, 망치 등의 자연적인 소재로 빠진 것이 많습니다만, 그 중에는 동판을 사용한 지붕도 있습니다. 동판의 지붕은 처음에는 반짝이는 붉은 오렌지색입니다. 그 후, 연월이 지나면 어두운 갈색으로 변색합니다. 이 갈색은 수십 년간 지속되며 마지막으로 녹색 청색으로 변합니다.















●도다이지의 기와



도다이지 대불전이라고 하면, 오랫동안 「세계 최대의 목조 건축」이라고 말해졌습니다만, 현재는 자재의 발달에 의해, 세계에는 도다이지 대불전보다도 큰 목조 건축이 몇개 있다고 합니다. 그 때문에, 도다이지 대불전에 대해서는 지금은 「세계 최대의 목조 축조 건축」 이라고 말한다고 합니다. 이것은 나무의 기둥이나 보로 지탱된 건축물 중에서는 세계 최대,라고 하는 의미입니다.





도다이지 대불전은 758년에 완성되어 전국시대에 소실. 그 후에도 시대에 재건되었지만, 기와의 무게를 견디지 ​​못하고 지붕이 왜곡되어 버렸습니다. 거기서, 메이지로부터 다이쇼에 걸쳐서 행해진 수리시에, 영국제의 철골 트러스를 짜넣어 지지하게 했다고 합니다. 그러면 지붕을 왜곡해 버린 대불전의 기와는 어떤 기와일까요?

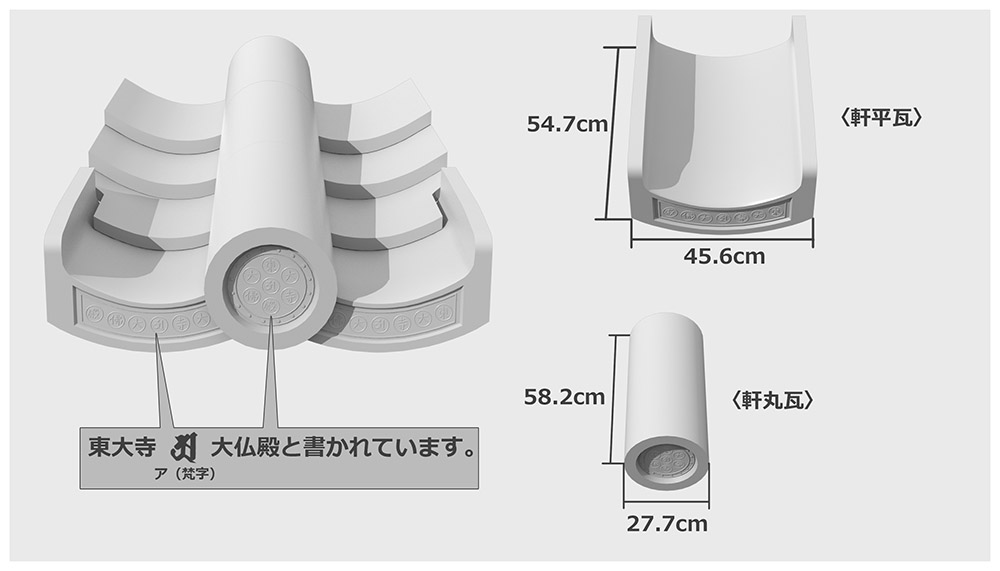

일반적인 평와의 폭은 26cm 정도입니다만, 대불전의 평와의 폭은 45cm도 있습니다. 큰 지붕에는 큰 기와를 하는 것일까요? 매수로서는, 다양한 형상의 기와를 합쳐 13만장도 사용되고 있습니다.











●기와의 종류



기와의 지붕을 모델링할 때는, 생각했던 이상으로 기와의 종류를 많이 만들 필요가 있는 뒤, 필자는 언제나 생각합니다.

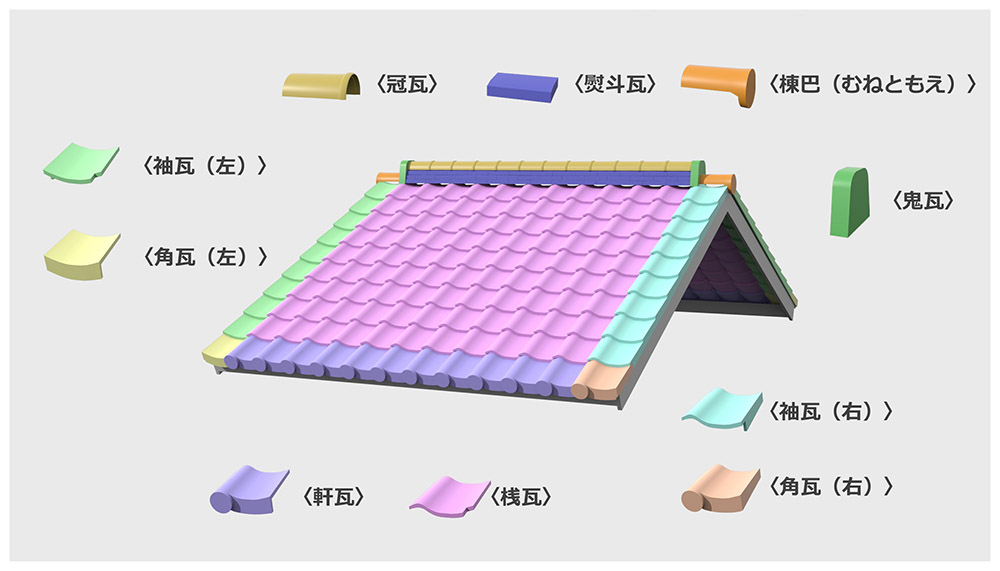

이 이미지와 같이 비교적 간단한 지붕조차도 10 종류의 기와를 모델링해야합니다. 성이나 절 등의 복잡한 지붕이 되면, 이 배 이상의 종류의 기와를 조합하게 되므로 먼저 확실히 계획을 세워 진행하도록 해야만 합니다.













● 지붕 경사

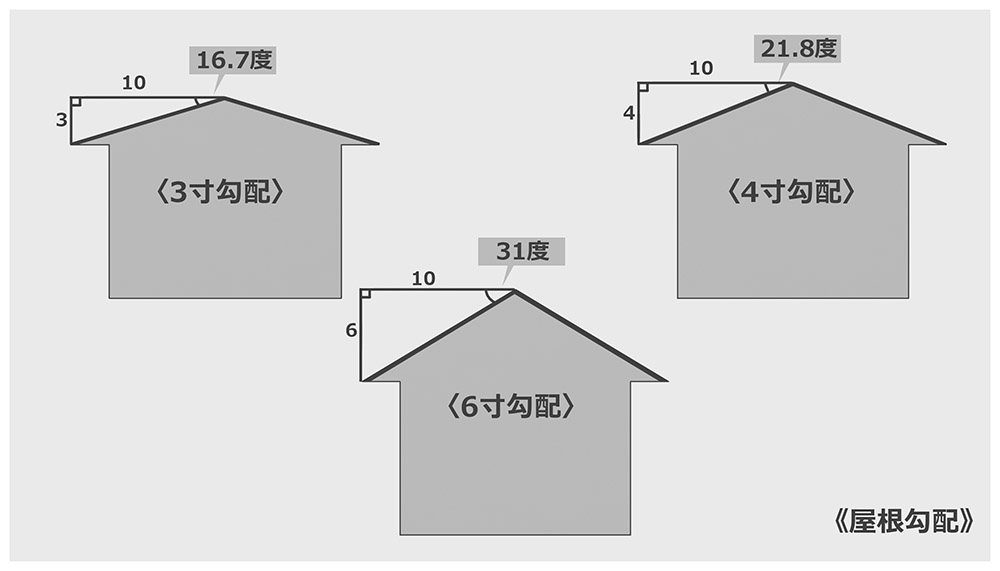

일본에서는 지붕의 그라디언트에 대해 「3치수 그라디언트」나 「4치수 그라디언트」등이라는 말을 합니다. 이것은 「가로 10치수에 대해서 세로 3치수의 경사」, 「가로 10치수에 대해서 세로 4치수의 구배」라고 하는 의미입니다. 각도로 말하면 「3치수 기울기」가 약 16.7도, 「4치수 기울기」가 약 21.8도가 됩니다. 일반적인 지붕은 3~5치수 경사입니다.



집을 모델링할 때, 지붕은 30도나 45도로 진행하는 것이 작업이 하기 쉽다고 생각합니다만, 45도라고 「10치수 구배」가 됩니다. 10치수 경사의 지붕은 실제로 보이는 일도 있습니다만, 지붕으로서는 꽤 급경사한 부류에 들어갑니다.
